画像

lionheadEPS画像の出力

LaTeX文書内で画像を表示する場合には、EPS画像を使います（pictやpng、jpeg等からEPS形式への変換には、MacではGraphic Converter等を使います）。これの表示にはgraphicxパッケージが必要なので、まずプリアンブルにおいて「¥usepackage{graphicx}」 と書き、本文中の画像を表示したい場所に「¥includegraphics{ファイル名.eps} 」と挿入します（パッケージ一般の詳しい使い方に関しては後述）。例えば「latex_6_images_example.eps」という名前の画像 を表示させたい場合：

¥documentclass[12pt]{jarticle}

¥usepackage{graphicx}

¥begin{document}

↓に画像が表示される：

¥includegraphics{latex_6_images_example.eps}

¥end{document}


と書きます。Macのxdviではちゃんと表示されませんが：



プリンターやpdfへの出力にはちゃんと表示されています：



オプションで画像のサイズ指定、拡大・縮小、回転などを行うことが出来ます：
¥includegraphics[width=高さ, height=幅]{ファイル名.eps}
¥includegraphics[scale=倍率]{ファイル名.eps}
¥includegraphics[origin=場所,angle=角度]{ファイル名.eps}
「origin=場所」は、回転させる際の原点を指定するものです：

原点オプション説明
cその画像の中心（center）を原点として回転。
tlその画像の左上（top-left）を原点として回転。
trその画像の右上（top-right）を原点として回転。
blその画像の左下（bottom-left）を原点として回転。
brその画像の右下（bottom-right）を原点として回転。

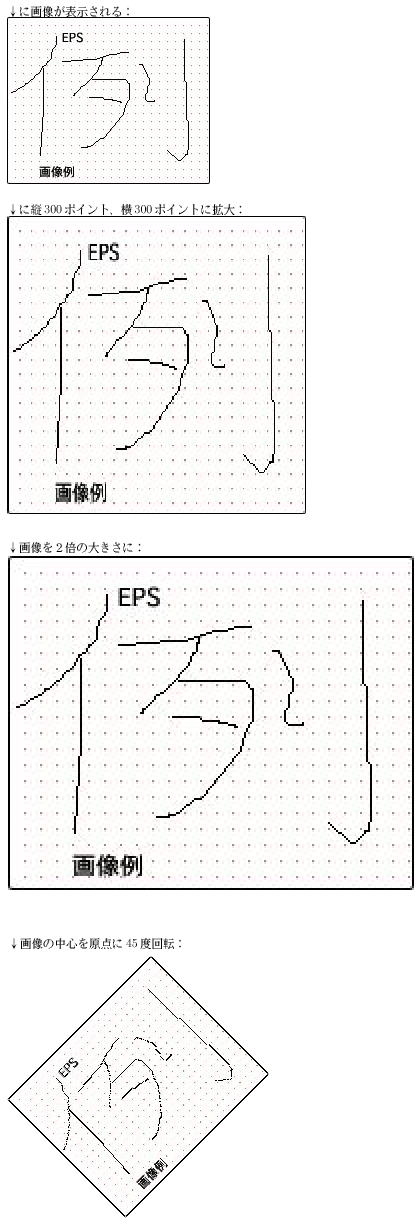

例：

¥documentclass[12pt]{jarticle}

¥usepackage{graphicx}

¥begin{document}

↓に画像が表示される：

¥includegraphics{latex_6_images_example.eps}

↓に縦300ポイント、横300ポイントに拡大：

¥includegraphics[width=300pt, height=300pt]{latex_6_images_example.eps}

↓画像を２倍の大きさに：

¥includegraphics[scale=2]{latex_6_images_example.eps}

↓画像の中心を原点に45度回転：

¥includegraphics[origin=c,angle=45]{latex_6_images_example.eps}

¥end{document}
